投入式液位變送器安裝須知及對于信號干擾的處理方法

RZ-JY500投入式液位變送器又稱為靜壓投入式液位計或液位變送器，當然指的是同一個產品，它是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，終轉換成4-20mADC標準電流信號輸出，其液位數據可以通過現場的變送器顯示，亦可將信號遠傳至中央控制室集中管理觀測。其結構形式有一體式投入液位計，分體式投入液位計，智能投入式液位計等等。

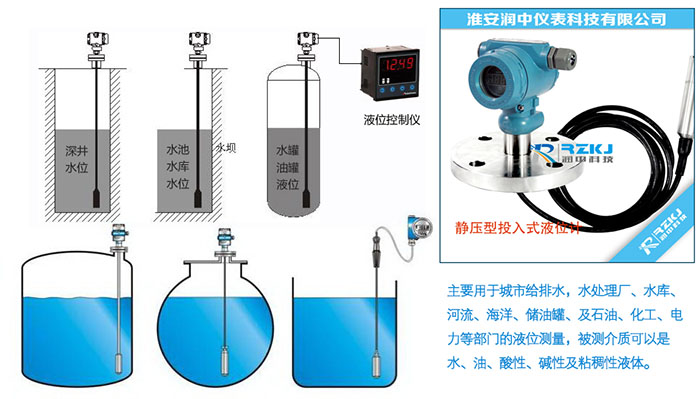

投入工液位計該產品的傳感器部分可直接投入到液體中，變送器部分則可以用法蘭或支架固定，安裝使用極為方便靈活。RZ-JY500系列投入式液位變送器產品已經被**應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制，受到廣大用戶的**的好評與喜愛。本文針對投入式液位計在安裝過程中需要掌握的幾點要領及使用過程中如何有效減少外部信號的干擾向各位做一個簡單的介紹。



投入式液位變送器是安裝須知:
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。

RZ-JY500投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。為了防止安裝和使用過程中對于投入式液位變送器的測量信號產生干擾，具體有以下幾種處理方法：
其一，測量時，避免液體流下時的壓力直接沖擊探頭，或者選擇用其他的物體擋住液體流下時的那瞬間直接沖擊的壓力就可以了；
其二，可以把進水口改成淋浴式，將一股大水流切斷成小水流噴灑下來，效果也是不錯的；
第三，可以適當的把進水管口彎一下，使進水口略微往上翹一點，這樣水在出來時會*先往空中拋灑，然后再落下，減少了直接沖擊變送器的探頭。（本文由潤中儀表科技整理發布，如您在使用儀表的過程中遇到任何問題，都可以致電我司的國內銷售服務熱線：0517-86917118，我們會有**人員為您答疑解惑）
