孔板流量計技術的發展傳承及相關現場測量技術介紹

孔板流量計概述
孔板流量計屬于傳統型的流量測量儀表裝置，是通過差壓原理配合各種差壓計或差壓變送器可測量管道中各種流體的流量。其節流裝置系統包括環室孔板，噴嘴等。節流裝置與差壓變送器配套使用，可以測量
液體、蒸汽、氣體的流量，現今已**應用于石油、化工、冶金、電力、輕工等部門，是工業生產中為重要的一種流量計種類。

孔板流量計的測量原理是：測量方法是以能量守衡定律和流動連續性定律為基準的，當充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。 近年來，隨著自動控制技術和人工智能的發展，一種新型的智能型孔板流量計被許多的工業企業選用，這種智能節流裝置(孔板流量計)是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該孔板流量計采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

孔板流量計技術發展里程
鑒于孔板流量計計歷史數據庫的局限性，20世紀70年代末，美國石油學會和氣體加工者協會提出了一項建立新的同心直角邊法蘭取壓孔板流出系數的數據庫的計劃，稱為API實驗計劃(API Experimental Program)。幾乎同時，歐洲共同體委員會(CEC)亦提出類似的實驗計劃，稱為EEC實驗計劃(EEC Experimental Program)，兩個項目研究的目的，都是建立一個高質量的孔板流出系數的數據庫。在11個實驗室，用油、水、空氣和天然氣做試驗流體，經過10余年努力，建立了新的數據庫。

1983年孔板流量計國內學術會議1983年6月9日至10日，在美國國家標準局(NBS)召開孔板流計學術會議，會議發起者為美國NBS、美國氣體研究院(GRI)和英國NEL, I。個國家10。名代表參加，代表有三方面人員:流量計制造及使用人員，流體力學研究工作者，理論和計算數學研究工作者。會議主題為如何提高孔板流量計測量的準確度?全體大會宣讀三篇主題論文，分別反映三方面的現狀與水平:①孔板流量計的現狀、使用范圍和存在的問題;②流體流動基礎測量科學的現狀和水平，為孔板流鰲計工藝作貢獻的潛力;③流體流動用計算機模擬仿真方面的現狀和水平，為孔板流量計研究計算機模擬仿真的潛力。會議討論的基礎性課題:①差壓測t儀表的壓力場技術特性，更深人地認識測量壓力場的能力;②上游阻流件及孔板本身產生的流場，需采用實驗與計算綜合技術(如多普勒激光流速側量，流動顯形和可視性);③流體通過孔板節流件后流場變化，用計算機模擬仿真;④孔板實驗數據及試驗設備的考核;⑤各國標準關于安裝要求的差異。


孔板流量計現場位號的表示方法
孔板流量計在檢測、擰制系統中，構成一個回路的每個儀表(或元件)都應有自己的儀表位號。儀表位號由字母代號組合和回路編號兩部分組成。儀表位號中，*先位字母表示被測變量，后繼字母表不儀表的功能?；芈肪幪柨砂凑昭b置或I-段(區域)進行編制，一般用3-5位數字表示。

儀表位號按被測變量分類。同一裝置(或工段)的相同被視l變量的儀表位號中數字編號是連續的，但允許中問有空號:不同被測變量的儀表位號不能連續編號。如果同一個儀表回路有兩個以上具有相同功能的儀表，可以在儀表位號后面附加尾綴(大寫英文字母)加以區別，例如，PT-202A, PT-202B表示同一回路里的兩臺變送器，PV-201A, PV-201B表示同一回路里的兩臺控制閥。
孔板流量計當屬一不同工段的多個檢測元件共用一臺顯示儀表時，儀表位號只編序號，不表示工段號，例如，多點溫度指示儀的儀表位號為TI-1。相應的儀表位號為TE-1-1,TE-1一等。當臺儀表由兩個或多個[[al路共用時，應標注各回路的儀表位號，例如一臺雙筆記錄儀記錄流量和壓力時，

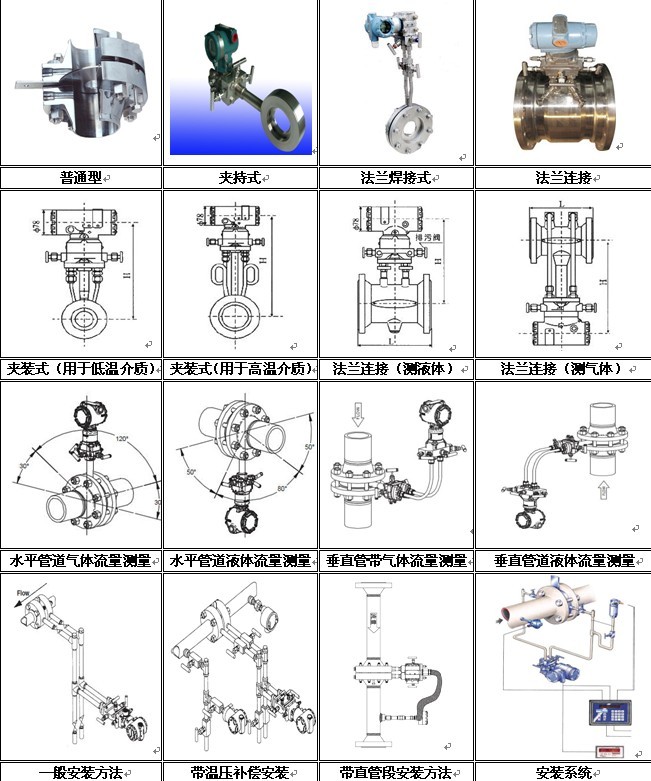

孔板流量計常見取壓方式介紹
孔板流量計現場使用的時候，常見的取壓方式有：法蘭取壓，角接取壓，D-D/2取壓方式。
法蘭取壓介紹：
法蘭取壓口。上游取壓口之間距I，名義上等于25. 4mm。從孔板
上游端面童起;下游取壓口之間距雌名義上等于25.4mm，從孔板下游端面A起.當F>0.60, D<150mm時，11和I感均應為25. 4mm士0. 5mm;當#0.‘但一50mm D一O/2取壓口
 D-D /2取壓口.上游取壓口的間距I，名義上等于D，但允許在0. 9D-1. 1 D范圍內變化。下游取壓口的間距八名義上等于0. 5D,當夕嘆0.60時，12 0. 48D-0. 52D I月>0. 60時，12 =0.49D--0. 51D。間距,I, l，均自孔板的上游端面量起。
角接取壓口
孔板流量計取壓口有單獨鉆孔取壓口和環隙取壓口兩種形式。取壓口可位于管道上、管道法蘭上或夾持環(夾持環結構見第四章第三節)。取壓口軸線與孔板各相應端面之間的間距等于取壓口直徑之半或取壓口環隙寬度之半.取壓口出口邊緣與孔板端面平齊

孔板流量計常見取壓方式角接取壓
孔板流量計現場應用多的取壓方式就是角接取壓和法蘭取壓。下面就給大家介紹下這兩種取壓方式的特點：
角接取壓就是在節流件與管壁的夾角處.取出節流件上卜游的壓力。 取壓位置的具體規定是:上、下游側取壓孔的軸線與孔板(或噴嘴).上、下游側端面的距離，分別等于取壓孔徑的一半或取壓環隙寬度的一半。
角接取壓裝置有兩種結構形式，即環室取壓和單獨鉆孔取壓。
孔板流量計環室取壓適用于公稱壓力為0.6-6.4MPa，公稱直徑在50 -400mm范圍內。它能與孔板、噴嘴和文丘里管配合，也能與平面、樺面和凸面的法蘭配合使用。環室分為平面環室、槽面環室和凹面環室三類。
環室取壓的優點是壓力取出口面積比較廣闊，便于測出平均壓差，有利于提高檢測精度。但是加工制造和安裝要求嚴格，如果由于加工和現場安裝條件的限制，達不到預定要求時，檢測精度仍難保證。因此孔板流量計在現場使用時，為了加工和安裝方便，有時不用環室而用單獨鉆孔取壓，特別是對大口徑管道更是如此。

本文由潤中儀表科技有限公司整理發布
