磁浮子液位計應用中需要改進兩處缺陷的改進方法
發表時間：2015-08-05 ??點擊次數：840? 技術支持：1560-1403-222

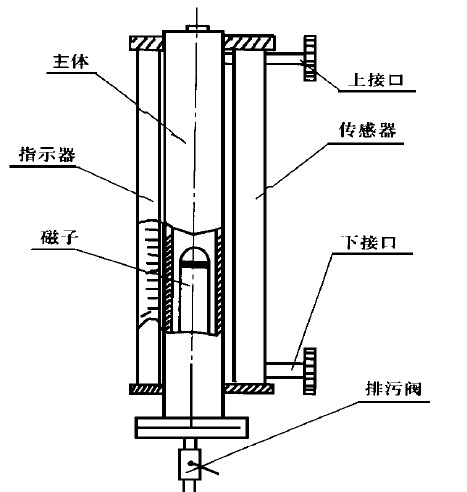

磁浮子液位計作為一種結構簡單，觀測數據直觀的液位測量裝置，在我公司得到了大面積的使用，并且反響都很好，不過針對某些特殊測量位置的磁浮子，由于其位置的特殊性，液位計在應用中,發現有兩處缺陷，需要有針對性地加以改進。

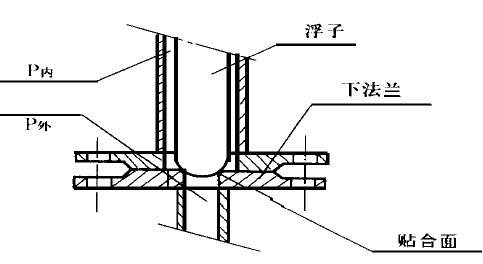

磁浮子液位計排污后，發現浮子不能起浮，檢查后注意到是其主要原因是:液位計排污后,浮子下落,浮子下部的球形封頭與下法蘭中心孔上倒角面緊密貼合(見圖2),加上主體內存在較高的壓力,P內>P外,使浮子緊壓在下法蘭上不能浮起。主體內有油污時,上述情況更易發生。

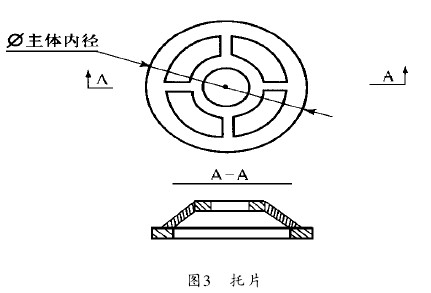

解決的辦法是:在下法蘭上部墊一圓形帶孔托片,其結構見圖3。這樣浮子降下后落在托片上,避免在下法蘭排污孔上被貼合,排污完畢,浮子隨液位升高浮起,實踐表明,此法簡單可行。

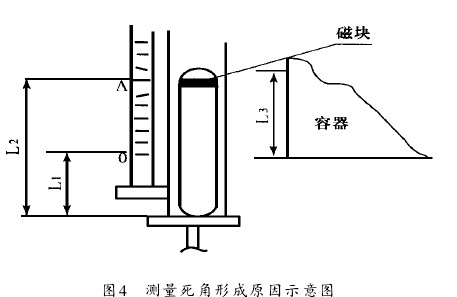

該液位計對容器底10 cm以內的液位無法測量主要是其設計上的缺陷造成,如圖4所示。
(1) L1尺寸不夠,在主體沒有液氨的情況下,因磁浮子中磁塊超過“0”刻度線,使OA段標尺翻板被啟翻。
(2) 只有液位超過L3的高度,磁子才上浮,因而L3這段液位形成測量死角。其改進辦法是:加長L1段,使L1≥L2,這樣,在主體沒有液氨的情況下,浮子的磁塊就處在翻板“0”刻度線以下,而不會使翻板啟翻,另外,L1≥L2時,浮子起浮點在容器底部以下,因而能夠準確測量容器整個高度的液位,不再有L3這段測量死角。

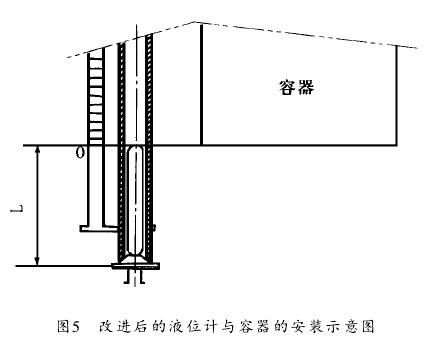

改進后的磁浮子液位計與容器間的安裝位置關系,如圖5 改進后的液位計與容器的安裝示意圖
改進后的液位計在安裝時,將液位計標尺零刻度線、無液位時主體內浮子頂部及容器的底邊處在同一標高,即與液位計主體下法蘭的距離都等于L。這樣,當容器有液位時,浮子即起浮并帶動翻板翻轉。在此需說明的是,在購買或制做浮子時,必須要求浮子和測量液體的密度相同。
本文由潤中儀表科技有限公司整理發布。
