安裝與使用超聲波流量計時需要遵守的操作規范問答(一)


在安裝插入式超聲波傳感器過程中有哪些注意事項
問：在安裝插入式超聲波傳感器過程中有哪些注意事項？
答：1、測量管上定位注意（管道表面處理、保證兩超聲波傳感器定位點通過中心線并成直線、底座焊接牢固密封垂直、球閥密封無漏水、開孔保證工具正常勻速鉆孔）等等。
2、超聲波傳感器安裝注意（安裝超聲波傳感器時人要站在傳感器的斜面并用手扶住，防止水壓過大擊傷人或震壞超聲波傳感器晶片、導向桿安裝必須相對，同時平行于管道）
3、超聲波傳感器插入深度（指超聲波傳感器頂部到導向桿內側共長270mm，安裝時必須減去管道壁厚及衫里）。

如何正確選擇超聲波流量計測量安裝位置
問：如何正確選擇超聲波流量計測量安裝位置
答：正確選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：
1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；
2、選擇管材應均勻致密，易于超聲波傳輸的管段；
3、要有足夠長的直管段，安裝點上游直管段必須要大于10D（注：D=直徑），下游要大于5D；
4、安裝點上游距水泵應有30D距離；
5、流體應充滿管道；

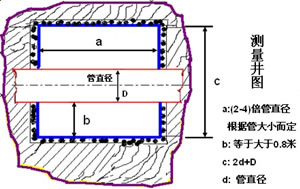

6、管道周圍要有足夠的空間便于現場人員操作，地下管道需做測試井，測試井如下：


什么樣的工況下，選用插入式超聲波流量計
問：什么樣的工況下，選用插入式超聲波流量計？
答：1）管道直徑較大時；
       2）有緊密內襯時；
       3）管內結垢嚴重時；
       4）管材為超聲波的不良導體時（如鑄鐵管、水泥管等）；
       5）外夾式超聲波傳感器達不到要求的信號強度或測量不穩定時
       6）被測管的測量部位長時間處于積水狀態時

本文由潤中儀表科技有限公司整理發布。
