安裝與使用超聲波流量計時信號輸出故障解決方法問答(二)

問：管道陳舊，管道內壁結垢嚴重，超聲波流量計測量時接收不到信號或信號太弱，怎樣去解決？
答：檢查管道中是否有流體，而且為滿管狀態；

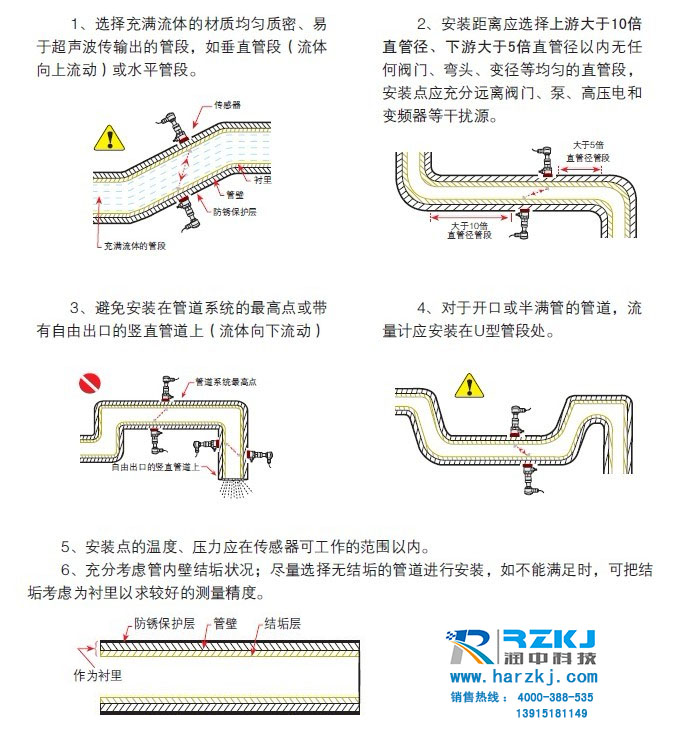

應選用Z法安裝超聲波傳感器（如果管道太靠近墻壁，可再有傾斜角度的管道直徑上安裝超聲波傳感器，而不必非再水平管道直徑上安裝）；
仔細選擇管道致密部分并充分打磨光亮，涂抹充分的耦合劑安裝好超聲波傳感器；
分別細心地在安裝點附近慢慢移動每個超聲波傳感器，尋找到大信號點，防止因為管道內壁結垢或因為管道局部變形導致超聲波束反射出預計的區域而錯過可接收到較強信號的安裝點；
對內壁結垢嚴重的金屬管道可使用擊打的辦法使結垢部分脫落或裂縫（注意：此方法有時反而因為結垢和內壁之間產生空隙而不利與超聲波的傳播）。

問： 管道很新，材質很好，也符合超聲波流量計安裝條件，但是接收不到信號？
答： 檢查超聲波流量計管道參數是否正確設置，安裝方法是否正確，接線是否接觸良好，耦合劑是否涂抹充分，管道是否為滿管，是否按照說明書總圖示的安裝距離安裝超聲波傳感器，超聲波傳感器安裝方向是否錯誤。

問：為什么管道中有流量，而超聲波流量計主機還顯示“*R”狀態，而且機器顯示的瞬時流量卻為零？
答：檢查是否在有流體的情況下使用了“靜態零點設置”（參考M42說明），如果是，使用M43菜單，恢復原出廠設置零點。

問：為什么超聲波流量計電流環輸出的電流值不正常？
答：檢查超聲波流量計M55菜單，是否設置了所要求的電流輸出方式；
檢查超聲波流量計M56、M57菜單所設置的電流上下限值是否合適；
重新校正電流環，并使用M49驗證。
本文由潤中儀表科技有限公司整理發布。
