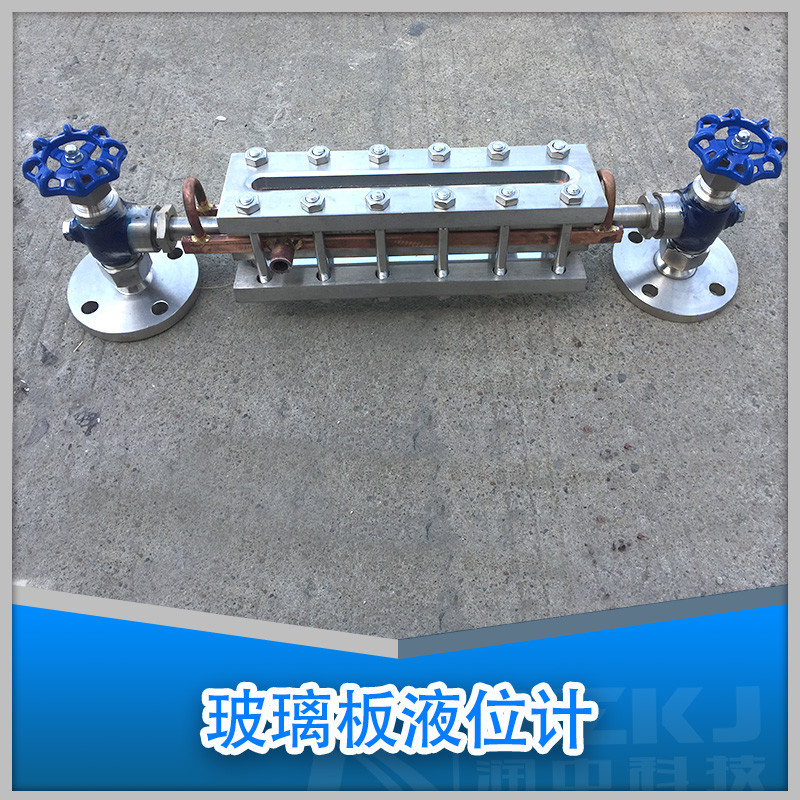

    玻璃板液位計

    玻璃板液位計

    RZ-UB系列玻璃板液位計可用來直接指示密封容器中的液位高度,具有結構簡單,直觀可靠,經久耐用等優點,但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。適用于化工、石油等工業低溫設備的液位指示裝置。

    一、玻璃板液位計產品結構
    儀表的上下閥上裝有法蘭接頭,與容器連接構聯通器,透過玻璃板直接指示容器布什的液位,&ldquo;夾套型&rdquo;設有加熱或冷卻裝置。該裝置加熱時可用蒸氣,冷卻時可用循環水,這樣可以調節流動性能,夾套型接管尺寸ZG1/4內螺紋。在上下閥內裝有鋼球,當玻璃板因意外事故破壞時,鋼球在容器壓力作用下,自動密封,防止容器內的液體繼續外流。在儀表的上端針形閥裝有阻塞螺釘,可供放氣之用,下端針形閥也裝有阻塞螺釘?晒┓趴、取樣、排污、清洗。

    二、玻璃板液位計技術數據
    1、針形閥的自動關閉壓力    &ge;0.2MPa
    2、夾套蒸氣壓力為       &le;0.6MPa
    3、玻璃板的急變溫差為     &le;240℃

    注:我廠承接特殊規格的定貨。

    三、玻璃板液位計產品類型

               名稱
    型號
    公稱壓力MPa
    介質溫度℃
    結構特征
    (規格按上、下閥中心線間距離
    標準號
    結構形式
    材料
    L=304
    L=500
    L=800
    L=1100
    L=1400
    L=1700
    透光式玻璃板液位計
    AT2.5
    2.5
    -20~+250
    普通型
    I(碳鋼)
    II(1Cr18Ni9Ti)

    HG5-1364-80
    夾套型
    I(碳鋼)
    II(1Cr18Ni9Ti)

    AT6.3
    6.3
    -20~+250
    普通型
    I(碳鋼)
    II(1Cr18Ni9Ti)

    HG5-1365-80
    夾套型
    I(碳鋼)
    II(1Cr18Ni9Ti)

    反射式玻璃板液位計
    R4.0
    4.0
    -20~+250
    普通型
    I(碳鋼)
    II(1Cr18Ni9Ti)

    HG5-1366-80
    夾套型
    I(碳鋼)
    II(1Cr18Ni9Ti)

    R0.6
    0.6
    -20~+250
    帶頸襯里
    III(碳鋼襯里)





    HG5-1367-80
    帶頸
    I(碳鋼)
    II(1Cr18Ni9Ti)






    HG5-1368-80
    R
    常壓
    -20~+250
    襯里
    III(碳鋼襯里)






    HG1369-80
    嵌入聯接
    I(碳鋼)
    II(1Cr18Ni9Ti)






    HG5-1370-80



    RZ-UB系列玻璃板液位計外型尺寸圖

    1.針型閥 2.本體 3.壓蓋 4.襯墊 5. 玻璃板 6.螺母 7.墊片 8.U型螺栓 9.螺柱 10.加熱夾套


    反射式普通型

    反射式夾套型(Z)

    透光式普通型

    透光式夾套型(Z)


    安裝、使用與維護

    1、為了保證自動密超過計劃作用,容器內的介質壓力不得小于0.2MPa,在打開上下閥時,閥桿退出轉數不少于4轉(使鋼球封門時,不致于碰到閥桿的**)。
    2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢,使液位顯示清晰。
    3、檢修裝配玻璃板在旋緊螺栓時,要密切注意玻璃板受力不均而破碎。因此,螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順序交叉地分多次夾緊玻璃板。

    玻璃板液位計產品咨詢、選型、報價, 咨詢電話:0517-86917118,手機: 1560-1403-222
